1. 簡介

4K60 HDMI 4×1切換器支持分辨率高達4K×2K@60Hz的4路HDMI信號切換至一路HDMI輸出。支持HDMI音頻剝離功能輸出數字光纖和模擬音頻信號。支持ARC音頻回轉、10bit HDR和CEC功能?？刂品绞届`活，支持前面板按鍵、IR和RS-232控制，且任意信號源都可以隨時通過紅外遙控器來控制。本產品采用高品質的電路設計，以確保高質量的信號傳輸。使用新一代低功耗芯片處理方式，24小時不間斷工作，發熱量小，工作穩定，安裝簡單，即插即用。本設備可廣泛應用于視頻會議系統、廣播電視系統、閉路電視系統和電視監控系統的音視頻相匹配處理設備上。

1. 產品效果圖



1. 產品特性

1. 支持HDMI 2.0b,兼容HDCP 2.2、HDCP 1.4保護協議和DVI 1.0；
2. 支持視頻分辨率達到4K×2K@60Hz和所有的HDMI 3D音頻格式；
3. 支持PCM,Dolby TrueHD,dts-HD Master Audio達到7.1CH；
4. 支持?jǐn)?shù)字和模擬音頻輸出；
5. 支持的EDID包括自動選擇、2CH、5.1CH和7.1CH；
6. 支持ARC（Audio Reture Channel）功能；
7. 支持輸入口的自動轉換模式和手動轉換模式。

1. 產品參數

參數規格
視頻帶寬	18Gbps
輸入端口	4個HDMI母口，1個IR接收口，1個RS232接收口
輸出端口	1個HDMI母口，1個L/R接口，1個光纖口
音頻格式	PCM2.1/5.1/7.1CH,Dolby 5.1,DTS 5.1,Dolby- TrueHD,DTS-HD
靜電保護	人體模型：±8kV (空氣放電) , ±4kV (接觸放電)
尺寸	180mm(長)×85mm(寬)×11.6mm(高)
重量	300克
電源功耗	2.5瓦
外殼	金屬外殼
顏色	黑色
操作溫度	0°C ~ 40°C / 32°F ~ 104°F
儲存溫度	-20°C ~ 60°C / -4°F ~ 140°F
相關濕度	20~90% RH (無凝結)

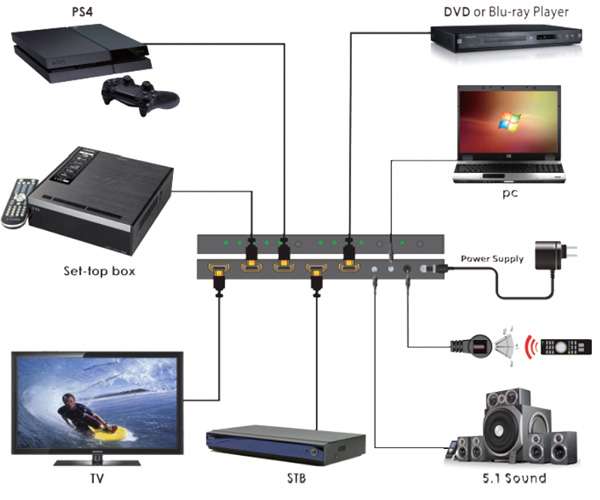

1. 系統連接示意圖

1.  應用場所

1. 視頻會議系統。
2. 廣播電視系統。
3. 閉路電視系統。
